在使用CAD進行圖形圖塊較多的設計工作時,很容易一不小心就改動到其他的圖塊,這個時候,鎖定圖紙是十分必要的,那大家知道如何鎖定解鎖圖紙嗎?
接下來,小編就來給大家講解一下如何進行圖紙的鎖定與解鎖

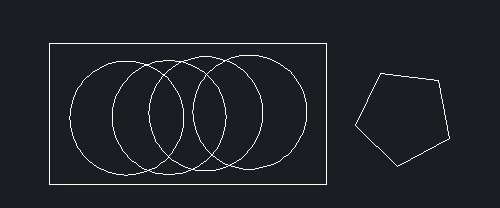

1、首先,大家打開中望CAD軟件,打開相應的圖紙文件,如下圖所示。這里,我們鎖定左方的圖塊

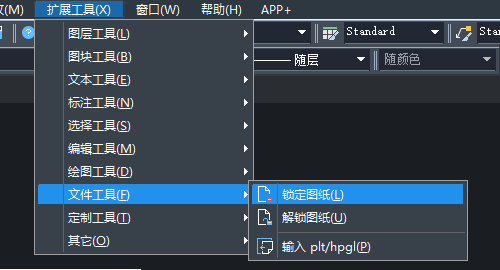

2、點擊CAD軟件界面上方菜單欄中“拓展工具”-“文件工具”-“鎖定圖紙”的選項

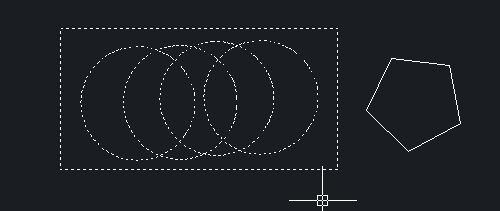

3、根據命令行出現的指示完成相應的操作,這里我們選擇是,再選中左邊的圖塊

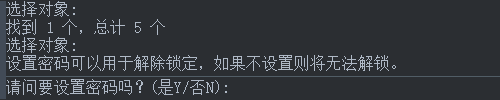

4、選擇完對象之后,CAD軟件的命令行會提示是否設置密碼,大家可以根據自己的需要選擇
5、這樣,我們左邊的圖塊就被鎖定了,不會發生任何修改
6、同理,我們選擇“拓展工具”-“文件工具”-“解鎖圖紙”的選項,再根據相應的指示完成操作,就能夠解鎖剛剛鎖定的圖塊了
