法蘭盤屬于回轉體零件,是一類重要的零件,主要起到聯接作用。本文將向大家介紹如何使用三維CAD/CAM軟件中望3D,快速地創建出法蘭盤零件的模型,在這個操作過程中,初學者很好地掌握到利用中望3D的拉伸、圓周陣列、添加加強筋、倒圓角等特征操作構建三維實體模型的方法。

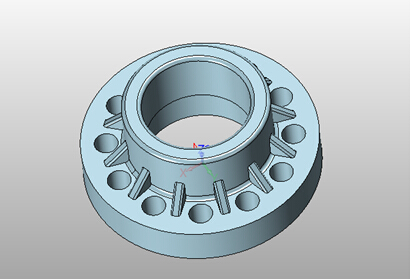

首先,我們先對法蘭盤模型進行分析。如下圖所示,作為本教程實例的法蘭盤零件,其主體是兩個同軸的圓柱體組合體,表面均勻分布12 個等徑的圓孔和加強筋,其中,部分輪廓線為圓角過渡。

那么我們該怎么來完成整個建模過程呢?基于中望3D,筆者把建模的思路總結如下:在該零件建模時,可以先利用拉伸凸臺特征來構建兩個圓柱體組合體。由于法蘭表面的圓孔和加強筋是圍繞零件中心軸均勻分布的,因此只要建立一個圓孔和加強筋,再利用圓周陣列特征復制出其他的孔和加強筋即可,而不必一個個地分別構建。最后,再生成圓角過渡,就可以完成整個建模了。
下面我們將其具體的建模步驟分解如下:
第一步:構建圓柱組合體
(1)新建零件。

(2)選擇xy平面插入草圖,開始繪制草圖(標記為草圖1)。

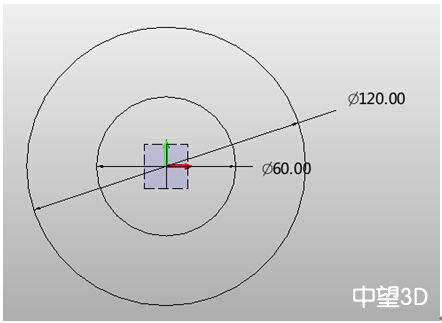

(3)單擊“圓”,繪制以原點為圓心,半徑分別為120mm和60mm的兩個圓。如圖2所示。

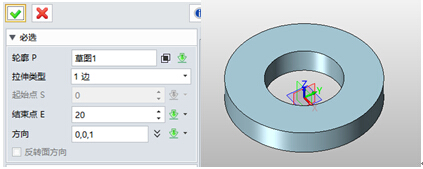

(4)點擊“拉伸”功能,進行參數設置(圖3),得到圓柱1,如圖4所示。

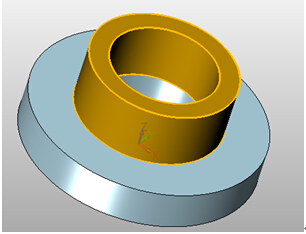

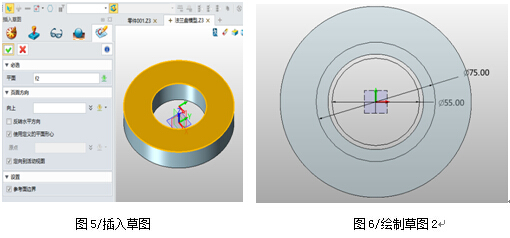

(5)點擊“插入草圖”選項,并平面選擇圓柱體上的外端剖面,獲取草圖2,如圖5、6所示。

(6)在草圖2的基礎上,繪制一個以坐標原點為圓心,直徑分別為75mm和55mm的圓,然后點擊“拉伸”,得到圓柱2。

第二步:生成均布圓孔
(1)點擊“插入草圖”,獲得草圖3,平面選擇圓柱1上端平面。

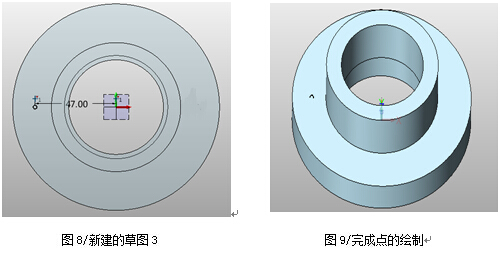

(2)繪制一個距離圓柱體軸心為47mm的點,如圖8、9所示。

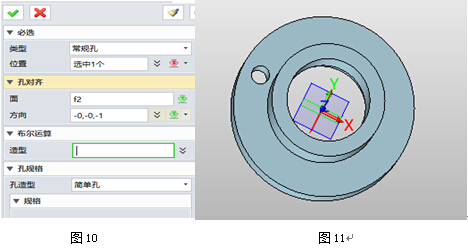

(3)點擊“孔”選項,根據本案例中零件構造情況,選擇點所在的位置,按照圖10,設置相關參數,繪制一個直徑為12mm的孔,效果如圖11。

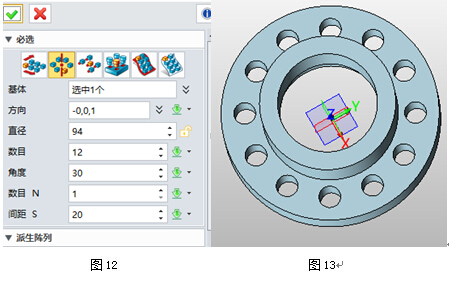

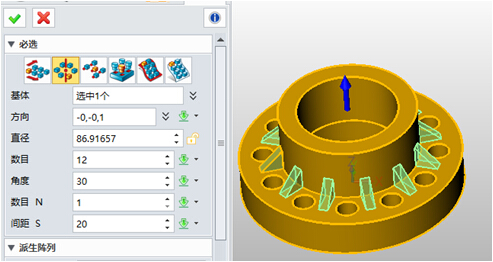

(4)點擊“陣列”選項,選擇圓型整列,相關參數設置可參考圖12,設置完畢后,將得到圖13的結果。

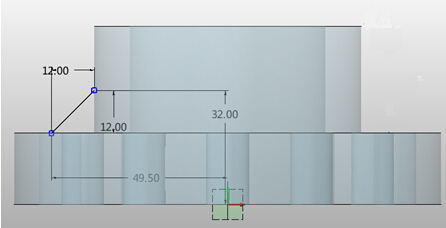

(5)點擊“插入草圖”,以xz平面繪制草圖4,如圖14所示。

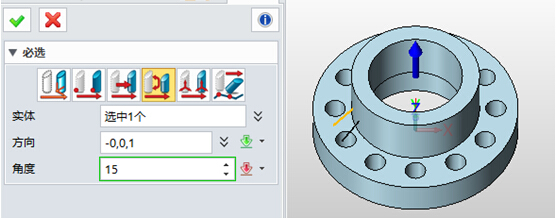

(6)點擊“移動”選項,選擇草圖4中繪制的線,繞方向旋轉。方向為z軸方向,角度為15度。如圖15所示。

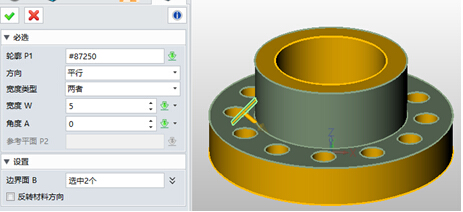

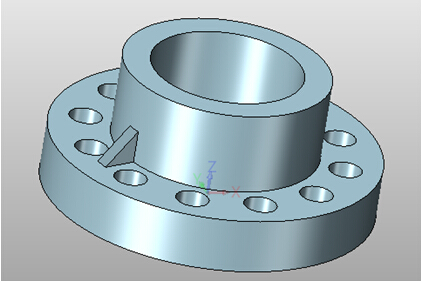

(7)點擊“筋”選項,相關參數設置參考圖16,筋的厚度為5mm,設置完成后將得出圖17的效果。


(8)點擊“陣列”,相關參數設置參考如圖18所示,該步驟與上面對孔進行陣列操作是類似的。

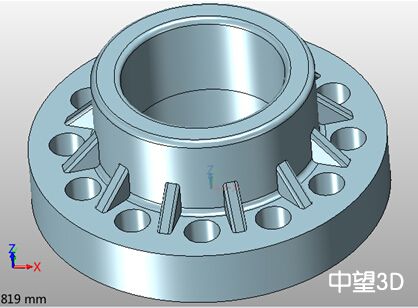

(9)點擊“圓角”,為法蘭盤生成圓角特征,圓柱的邊圓角為2mm,筋的邊圓角為1mm,如圖19所示。

經過上述兩大步驟的操作,即可完成法蘭盤零件的建模。
通過本次建模的操作,相信大家能更好地掌握到如何運用中望3D的拉伸、圓周陣列、添加加強筋、倒圓角等特征操作,進行三維實體模型構建的方法。
