在上篇教程文章中,我們已經完成了閥體的大部分操作了(圖1),本篇文章將繼續對閥體的設計進行介紹。

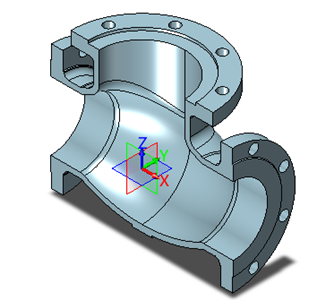

圖1 閥體的部分
下面,我們將在圖1的基礎上繼續完善閥體的設計操作。
第一步:繪制草圖

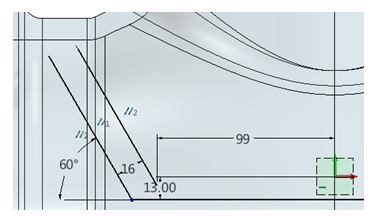

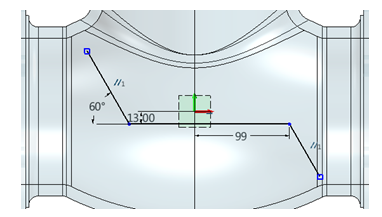

在XZ工作平面上繪制草圖,并進行約束,如圖2所示。
圖2 繪制草圖

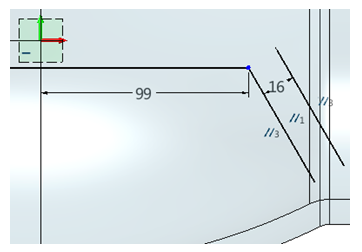

偏移16mm,進行約束,如圖3所示。
圖3 偏移并約束
繼續偏移16mm,進行約束,如圖4所示。
圖4 偏移并約束

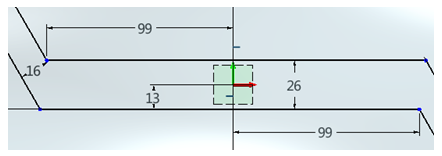

偏移26mm尺寸,進行約束,如圖5所示。
圖5 偏移并約束
第二步:參考

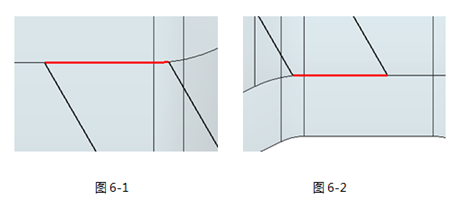

參照?qǐng)D6,使用參考提取曲線,進行約束,退出草圖。
圖6 參考
第三步:提取曲面

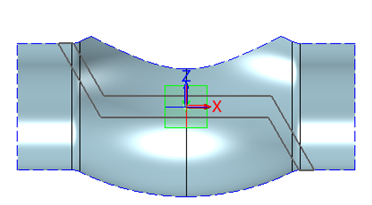

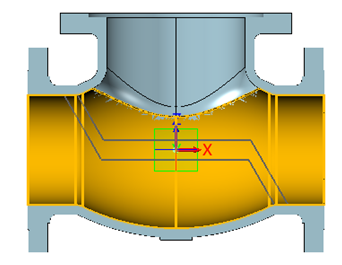

使用“曲面”頁面下的“偏移”命令,偏移距離為0,提取圖7示曲面。
圖7 提取曲面
第四步:縫合
隱藏實體,使用“修復”頁面下的“縫合”命令把抽取的面縫合為一張面,如圖8所示。
圖8 縫合
第五步:拉伸

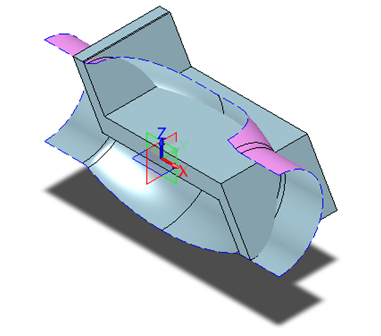

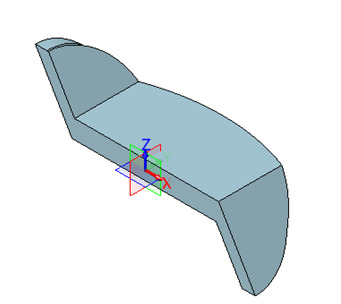

使用“造型”頁面下的“拉伸”命令,對前面創建的草圖進行拉伸,要穿過曲面,如圖9所示。
圖9 拉伸
第六步:修剪
使用“造型”頁面下的“修剪”命令,通過縫合曲面對拉伸實體進行修剪,獲得下圖10造型。
圖10 修剪
第七步:布爾運算
顯示實體后,使用“造型”頁面下的“組合”命令,進行布爾加運算,如圖11所示。
圖11 布爾運算
第八步:倒圓角

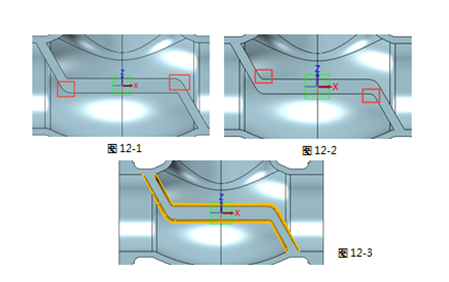

對圖12所示位置分別進行倒20mm、10mm、5mm的圓角。
圖12 倒圓角
第九步:繪制草圖

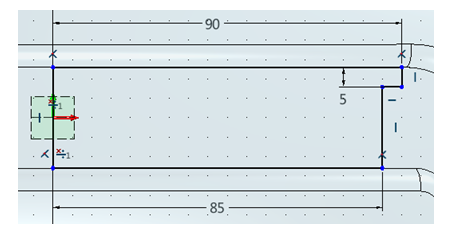

在XZ工作平面上繪制草圖(圖13)。
圖13 繪制草圖
第十步:旋轉
切除 使用“造型”頁面下的“旋轉”命令,進行旋轉切除,如圖14所示。
圖14 旋轉切除
第十一步:鏡像

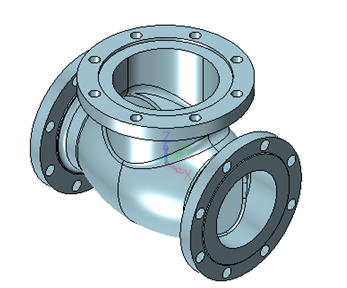

使用“造型”頁面下的“鏡像”命令,以XZ工作面平為鏡像平面進行鏡像操作,如圖15所示。
圖15 鏡像
第十二步:視覺樣式

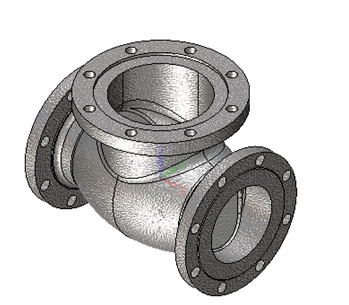

使用“視覺”樣式頁面下的“金屬(鑄造)”視覺樣式,對零件進行視覺樣式的添加(圖16)。
圖16 金屬(鑄造)視覺樣式

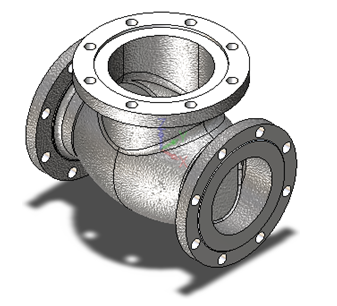

使用“視覺”樣式頁面下的“鉻”視覺樣式,對零件的接觸面和孔面添加視覺樣式,如圖17所示。
圖17 “鉻”視覺樣式
第十三步:創建草圖

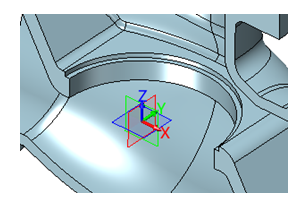

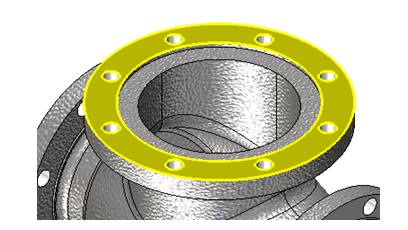

在高亮表面創建如圖18所示草圖。
圖18 創建草圖

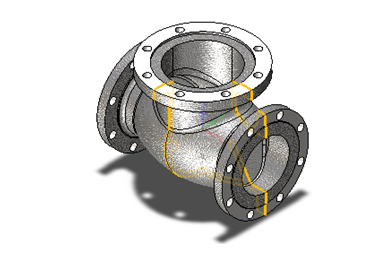

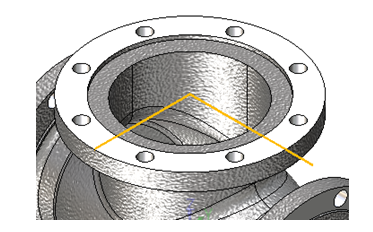

在圖19所示象限繪制兩條互相垂直的曲線。
圖19 繪制草圖
第十四步:命名剖面曲線
使用“線框”頁面下的“命名剖面曲線”命令,拾取上一步的草圖創建命名剖面曲線(圖20),命名為“Valve”。
圖20 命名
第十五步:材料

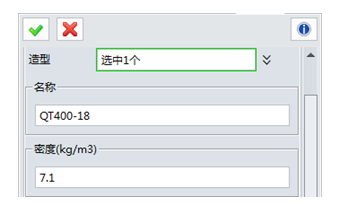

在屬性下拉菜單下進入材料命令設置材料,設置材料為“QT400-18”,密度為“7.1”,如圖21所示。
圖21 材料設置
到此,本實例中的閥體就全部完成建模了,希望大家通過本篇實例的操作學習,熟練掌握建模的相關操作命令。在下篇文章中,我們?cè)籴槍?duì)出具工程圖的操作跟大家做詳細的介紹。
