雖然用戶能自由、靈活的選擇裝配模式,但在不太了解軟件的情況下,用戶可能會出現一些操作失誤,無法順利體驗此軟件的強大功能。例如,當某些用戶運用中望3D多文件管理模式進行自底向上的裝配時,軟件會出現“對象為空”的提示,使用戶誤以為軟件無法繼續工作。接下來,本文將為大家細致解析此類問題的成因,并提供有效的解決方案。
疑難問題:無法插入零件
在使用中望3D時,許多行業的用戶(如空調行業等)都喜歡采用自底向上的裝配方式。在新建零件PART檔時,設計師往往不選擇在命名輸入選項中命名(設計師通常不會在這一步中確定名稱,而是在零件設計好后進行文件命名)。此時軟件會默認將零件以“零件00X”命名,如下圖:

當零件設計好,保存后則為零件00X ,如右圖:

原因詳解:對象名稱、文件名稱概念混淆
為大家解釋問題成因前,我們需理解對象名稱跟文件名稱的實質意義:對象名稱是指新建時的這個名稱零件00X。如下圖:

文件名稱是指保存后的名稱,如右圖:

中望3D自底向上的裝配過程中,用戶選擇的是對象名稱,而不是文件名稱。當修改文件名時,表面看起來是更改了,但實質的零件對象名沒有改變。當用戶進行裝配時,軟件默認裝配的是對象名稱,而不是文件名稱。這樣一來,就造成了無法插入零件的問題。
兩種方案,讓疑難問題迎刃而解
方法一,確保裝配的對象名稱與零件得對象名稱不一致。

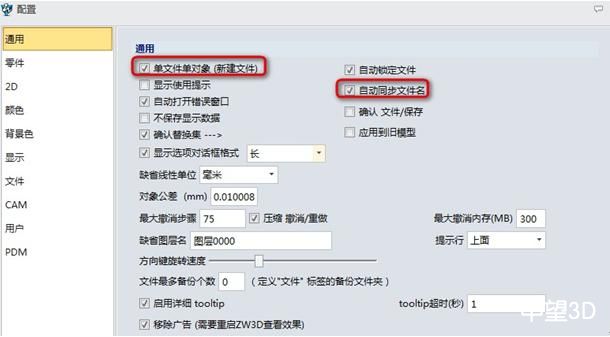

方法二,打開軟件后,在實用工具下------配置------通用-------彈出如下對話框,勾選上如下紅圈,進行設置轉換為單文件模式。

新建后,則進入到單對象模式,無論更改對象名稱、文件名稱,都不會造成裝配后無任何文件。但由于這種模式屬于單對象文件,出工程圖時,則不能按多對象文件模式出工程圖(鼠標右鍵---2D工程圖)。單對象文件模式出工程圖,則需新建工程圖檔,進行投影生成工程圖。
本文為大家解答了自底向上裝配中一個較易出現的操作問題。深入了解中望3D單、多文件管理方式的原理與應用,有利于我們更好把控這個功能點,提升文件管理的效率。筆者相信,只要用戶更加深入的了解中望3D軟件功能,進行合理操作,就能充分體驗軟件的易用性,提升工作效率。為了幫助用戶全方位了解三維CAD中望3D2014的更多功能,中望3D推出 “跟奉老師學3D”線上交流探討區http://www.zw3d.com.cn/service/jiaocheng/list-39.html,奉老師可在線解答網友疑問,幫助大家快速掌握3D設計并實際投入工作中。
